Закладные детали: особенности и применение

Закладные детали применяются в строительстве на этапе бетонирования: элементы заранее устанавливают в проектное положение и заливают бетонной смесью, чтобы после твердения получить надежную точку крепления для последующего монтажа конструкций и оборудования. Такие решения напрямую влияют на прочность узлов и безопасность сооружения, поэтому при выборе и изготовлении закладных деталей критичны точные расчёты, корректная геометрия и соответствие материалам проекта.

Понятие и задачи закладных деталей

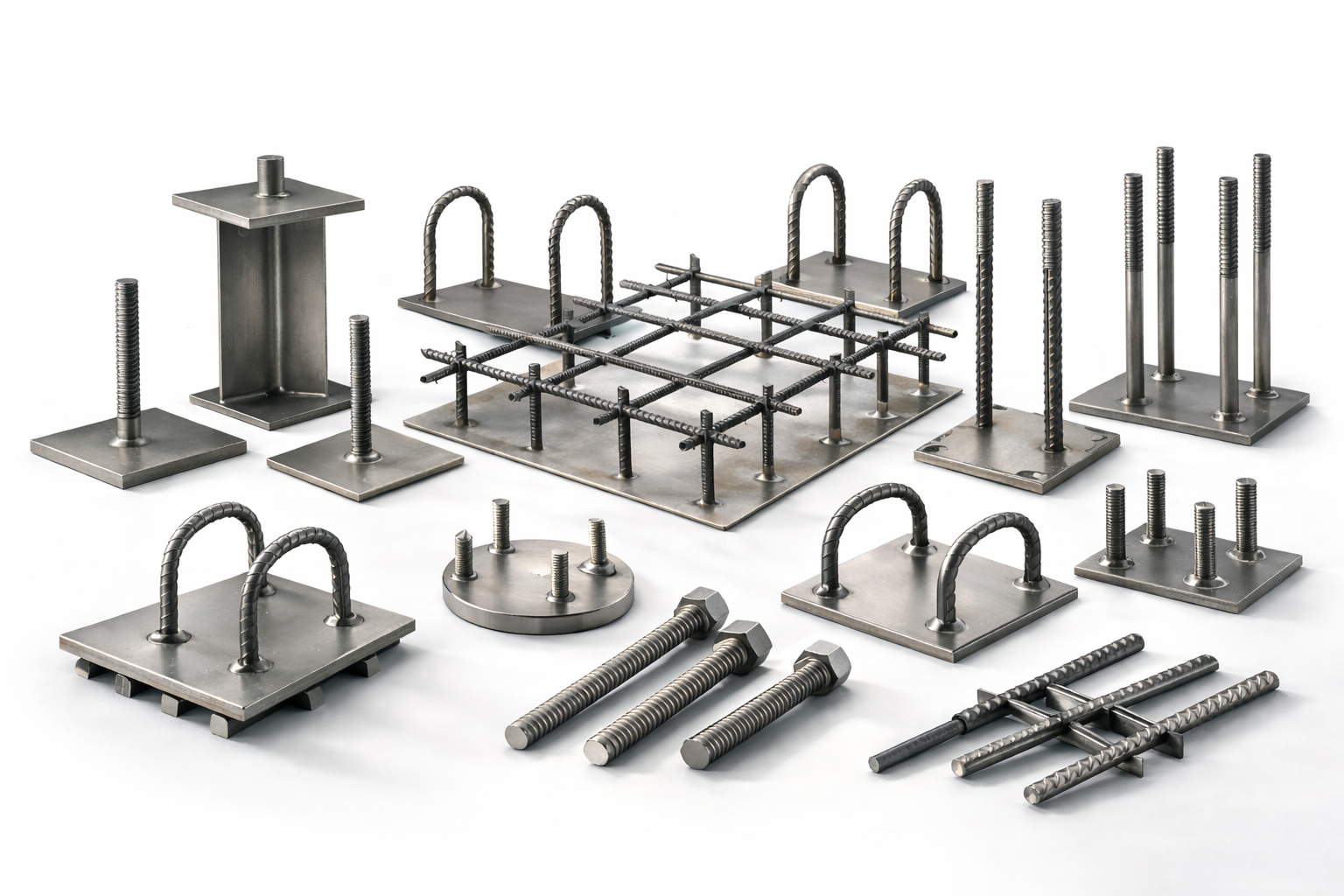

Закладная деталь — это крепёжный элемент, который частично «встраивается» в бетон при укладке смеси. После набора прочности бетона закладная становится частью железобетонного изделия и обеспечивает долговечное соединение. При этом наружная часть детали остаётся доступной и используется как опора или монтажная база для дальнейших работ.

Типичный пример — рым-болт или монтажная проушина: металлическая петля, выступающая над поверхностью плиты, кольца или другого изделия. Через неё закрепляют крюки грузоподъёмной техники и такелаж, что позволяет безопасно перемещать и устанавливать массивные элементы.

Часть анкерных решений также относят к закладным, но важно различать категории: традиционные анкеры вроде дюбелей и распорных втулок к закладным, как правило, не относятся. Ключевой признак закладной детали — её установка выполняется во время формирования бетонной массы, что обеспечивает неразъёмную фиксацию и высокую несущую способность соединения.

Функциональные типы закладных деталей

По назначению закладные элементы обычно разделяют на несколько групп.

1) Технологические закладные
Используются как вспомогательные элементы процесса: фиксаторы арматуры, вставки из дерева или пенопласта для формирования отверстий и пустот. После твердения бетона такие вставки чаще всего извлекают.

2) Транспортные закладные
Нужны для перемещения железобетонных изделий: петли, проушины, скобы. После монтажа конструкции их могут удалять или срезать в соответствии с проектом.

3) Монтажные закладные
Предназначены для крепления оборудования и соединения элементов: фундаментные болты, монтажные пластины, специальные блоки. На такие узлы устанавливают металлокаркасы, опоры, инженерные системы и другие конструктивные элементы.

По сравнению с химическими и механическими анкерами закладные детали обычно обеспечивают более высокую надежность фиксации, поскольку работают совместно с бетоном как единый узел, сформированный в процессе бетонирования.

Виды закладных деталей по направлению установки

В зависимости от ориентации относительно оси сооружения закладные элементы принято разделять на три категории:

Наклонные — применяются, когда крепёж необходимо установить под заданным углом. Такие решения актуальны в сложных узлах, при нестандартной геометрии и в условиях, где важна повышенная устойчивость соединения.

Перпендикулярные — устанавливаются под прямым углом к конструктивной оси. Это наиболее распространённый вариант для стен, перегородок, несущих каркасов и других выверенных элементов.

Смешанные — комбинируют разные направления установки: в одной плоскости элемент может быть наклонным, в другой — строго перпендикулярным. Их используют при сборке сложных пространственных систем: фасадов, кровель, пространственных каркасов.

Маркировка и типовые серии

Каждая закладная деталь имеет маркировку, которая фактически выполняет роль «технического паспорта»: по обозначению определяют тип элемента, геометрию, характеристики и область применения. Это упрощает подбор и снижает риск ошибок на площадке.

Среди распространённых типовых решений встречаются серии:

• Серия МН (1.400-15) — закладные для надёжного соединения элементов фундамента, повышающие устойчивость основания к нагрузкам.
• Серия М (1.400-6/76) — металлические пластины с приваренными стержнями, расположенными под прямыми или острыми углами. Нижняя часть утапливается в бетон, верхняя остаётся доступной для монтажа. Для защиты от коррозии применяют лакокрасочные покрытия, а также алюминирование или цинкование; возможна адаптация под нестандартные проекты.
• Серия 3.400-6/76 — изделия, изготавливаемые дуговой сваркой (ручной или автоматической) с соблюдением требований к толщине металла. Применяются при монтаже железобетонных изделий с фиксацией в процессе бетонирования.

Практически важно не только знать серию, но и понимать логику выбора: способ установки, количество и ориентация анкерных стержней, условия эксплуатации и требования проекта.

Производство закладных деталей

Изготовление металлических закладных выполняют по требованиям ГОСТ 10922-2012, который устанавливает нормы для арматурных изделий и соединений в железобетонных конструкциях, включая сварные, вязаные и механические узлы.

Материалы подбирают по проектной документации: применяют марки стали и виды проката, соответствующие расчетным нагрузкам и условиям эксплуатации.

Типовая технологическая последовательность

1. Расчёт нагрузок и подбор марки металла.
2. Изготовление шаблонов.
3. Разметка заготовок.
4. Резка по шаблону.
5. Контроль качества и отбраковка дефектных элементов.
6. Сварка деталей в единую конструкцию.
7. Проверка качества сварных соединений.
8. Очистка от шлака, брызг и окалины.
9. Антикоррозионная обработка.
10. Нанесение защитного покрытия (в т.ч. цинкового).
11. Маркировка партии.
12. Упаковка.
13. Подготовка комплекта технической документации.

Контроль качества ведётся на каждом этапе. Нормативы регламентируют допустимые внешние повреждения, размеры и количество дефектов. Для выявления скрытых недостатков (например, внутренних трещин или пустот) применяют методы дефектоскопии. Анкерные штыри приваривают к пластинам дуговой сваркой, включая сварку под флюсом на специализированном оборудовании.

Критерии выбора закладных деталей

Подбор выполняют на основе требований строительных норм и правил (СНиП) и проектных расчётов. На практике корректный выбор требует профессиональной подготовки, так как необходимо учитывать совокупность факторов и взаимосвязь материалов в узле.

Основные параметры для подбора

• место и условия монтажа;
• характеристики бетона, с которым работает закладная;
• размеры и тип железобетонного элемента;
• наличие и тип дополнительного крепежа;
• направления продольных и поперечных нагрузок и их величина;
• допустимые конструктивные отклонения;
• расчетная нагрузка, приходящаяся на одну деталь.

Отдельно учитывают совместимость бетона и стали: нормы требуют, чтобы соединение работало как однородная система, без конфликтов по физико-механическим характеристикам. Даже опытные специалисты могут сталкиваться со сложностями при выборе конкретной конфигурации — важны форма, число и ориентация анкеров, схема соединений.

Во многих случаях закладные детали проектируют индивидуально под конкретный объект. В проекте фиксируются класс элементов, геометрия, размеры и требования к установке. На площадку изделия доставляют уже готовыми к монтажу.

Монтаж закладных деталей

Закладные устанавливают двумя базовыми способами: поверхностным и сквозным.

Сквозной метод считается наиболее прочным: стержень проходит через тело строительного элемента и фиксируется между двумя стальными пластинами с противоположных сторон. Это повышает жёсткость узла и устойчивость к нагрузкам.

Поверхностный способ предполагает фиксацию только с одной стороны конструкции. Он реализуется:

• заливным методом — закреплением через цементный раствор или клеевую смесь;
• анкерным методом — использованием анкеров и метизов для фиксации в заданной точке.

Основные этапы монтажа

1) Проработка проекта
Определяют схему размещения деталей с учетом нагрузок, условий эксплуатации и параметров конструкции. Чертежи и спецификации являются базой для точного монтажа.

2) Подготовка зоны установки
Очищают поверхность от загрязнений, удаляют ржавчину, при необходимости формируют отверстия и углубления. Для позиционирования используют шаблоны и временные фиксаторы.

3) Контроль геометрии
Проверяют уровни, оси, симметрию и точность положения измерительными инструментами. Это снижает риск смещений и деформаций при эксплуатации.

4) Фиксация и закрепление
Элементы закрепляют сваркой, механическими соединениями, анкерными узлами или бетонированием — в зависимости от проекта. При этом учитывают возможные температурные деформации и динамические воздействия.

Часто задаваемые вопросы о закладных деталях

Каковы основные проектные требования?

При проектировании учитывают:

• статические и динамические нагрузки;
• выбор стали с требуемой прочностью и коррозионной стойкостью;
• корректный расчёт размеров для обеспечения жёсткости соединения;
• соответствие ГОСТам и другим обязательным нормативам.

Какие применяют методы антикоррозионной защиты?

Так как закладные часто работают во влажной среде, при перепадах температур и воздействии химически агрессивных факторов, используют защитные покрытия:

• цинковые;
• лакокрасочные;
• полимерные;
• комбинированные системы.

Такая защита увеличивает срок службы узла, снижает риск разрушения соединений и поддерживает расчетную прочность железобетонной конструкции.

Как формируется смета на закладные детали?

В смету обычно включают:

• стоимость материалов и изготовления;
• логистику и доставку на объект;
• погрузочно-разгрузочные работы;
• затраты на установку и крепление в конструкции;
• сопутствующие операции по подготовке и контролю.

Вывод

Закладные детали — один из ключевых элементов железобетонного строительства, обеспечивающий прочное соединение конструкций и безопасный монтаж оборудования. Надёжность таких узлов определяется правильным подбором типа детали, точными расчетами, соблюдением требований стандартов при производстве и строгим выполнением технологии монтажа на объекте.
